HANSEN

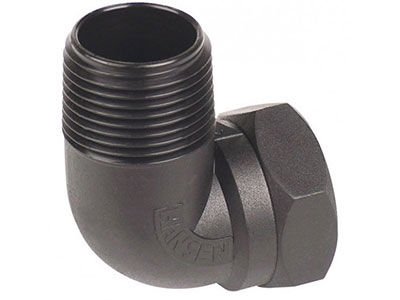

Male/Female Threaded Elbow
SMFE
Used to join a male thread and a female thread at a 90 degree angle.

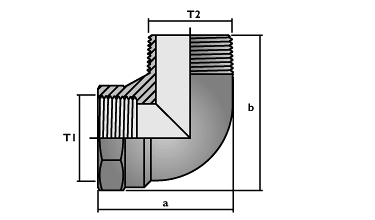

| Product Size: | Max. Press. @ 20°C | Dimensions | ||
|---|---|---|---|---|
| Metric (BSP) | Imp. (BSP) | a mm | b mm | |
| 15mm | ½" | 16 Bar | 41.1 | 54.4 |
| 20mm | ¾" | 16 Bar | 47.7 | 64.6 |
| 25mm | 1" | 16 Bar | 56.6 | 73.4 |
| 32mm | 1 ¼" | 16 Bar | 67.4 | 84.7 |
| 40mm | 1 ½" | 16 Bar | 75.2 | 88.0 |
| 50mm | 2" | 16 Bar | 88.9 | 106.0 |
